기계제도의 주요 요소-도면의 유형

기계제도에서 도면의 유형은 다양한 목적과 상황에 맞게 부품이나 기계의 구조를 정확하게 전달하기 위해 여러 종류로 나뉩니다. 각 도면은 특정 정보를 효과적으로 전달하기 위해 설계되었으며, 이를 바탕으로 부품이 설계되고 제조됩니다. 아래는 기계제도에서 사용되는 주요 도면 유형과 그 상세 내용입니다.

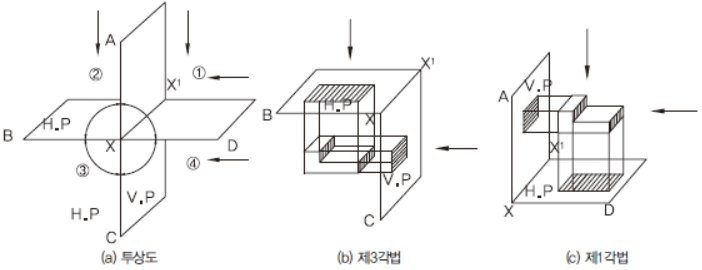

1. 정투상도 (Orthographic Projection)



정투상도는 기계제도의 기본적인 도면 표현 방식으로, 물체를 서로 직교하는 3개의 방향에서 바라본 모습을 나타냅니다. 보통 정면도, 평면도, 측면도의 3가지 투상도로 이루어지며, 필요에 따라 추가적인 투상도(예: 후면도, 좌측면도 등)를 사용할 수 있습니다. 각 투상도는 물체의 2차원적인 모습을 정확하게 그려내며, 이를 통해 물체의 전체적인 크기, 모양, 구성을 이해할 수 있습니다.



• 정면도: 물체를 앞에서 바라본 투상도

• 평면도: 물체를 위에서 바라본 투상도

• 측면도: 물체를 옆에서 바라본 투상도



이러한 투상도는 물체의 크기와 형태를 정확하게 파악하는 데 필수적이며, 제조 및 가공 시 필요한 기본 정보를 제공합니다.



2. 단면도 (Section View)



단면도는 물체의 내부 구조를 보여주기 위해, 물체를 특정 위치에서 잘라낸 상태를 나타내는 도면입니다. 부품의 내부 형상을 명확하게 보여줘야 하는 경우, 정투상도만으로는 충분한 정보를 제공하지 못할 때 사용됩니다. 단면도를 통해 내부의 구멍, 리브, 보스 등의 형상을 정확히 전달할 수 있습니다.

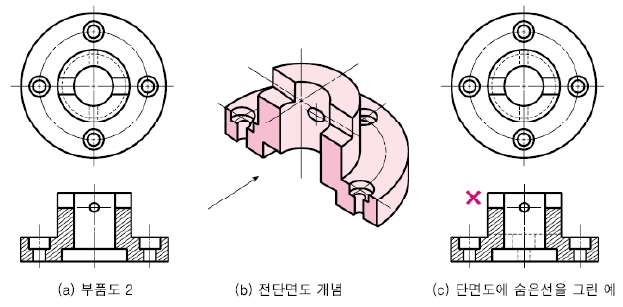

• 전단면도: 물체 전체를 절단하여 내부 구조를 표현하는 도면.

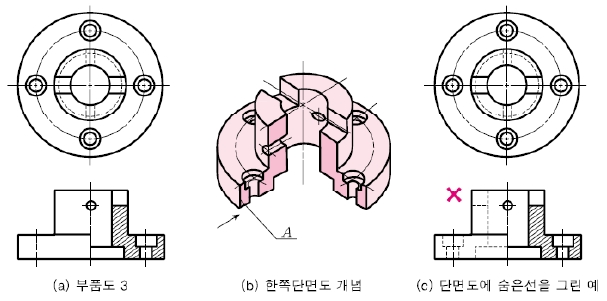

• 반단면도: 물체의 절반만을 잘라서 절단된 부분과 외부 형상을 동시에 보여주는 도면.

• 국부단면도: 물체의 특정 부분만을 잘라서 내부 구조를 나타내는 도면.

• 계단식 단면도: 절단선이 한 곳에서 꺾여 여러 부분을 보여주는 단면도.



단면도는 복잡한 기계 구조를 명확히 이해하는 데 도움을 주며, 조립 시 내부 부품의 위치와 결합 관계를 설명하는 데 유용합니다.



3. 조립도 (Assembly Drawing)



조립도는 여러 부품이 결합되어 하나의 완성된 제품을 이루는 모습을 보여주는 도면입니다. 이 도면은 제품을 조립할 때 각 부품의 위치와 결합 방법을 명확히 제시하는 역할을 합니다. 조립도는 제품의 각 부품이 어떤 위치에 있으며, 어떻게 결합되는지를 한눈에 파악할 수 있게 해줍니다.



• 폭발 조립도: 각 부품을 조립 상태에서 분해한 형태로 나타내, 부품 간의 관계를 시각적으로 쉽게 이해할 수 있도록 표현한 도면입니다.

• 완성 조립도: 모든 부품이 조립된 상태를 나타내며, 제품이 최종적으로 어떤 모습일지 보여줍니다.



조립도는 기계 또는 장치의 조립 과정, 정비 및 유지보수 작업에 필수적인 정보입니다.



4. 전개도 (Development Drawing)



전개도는 곡면 또는 입체 구조의 물체를 평면으로 펼친 형태를 나타낸 도면입니다. 주로 금속판, 플라스틱 시트 등을 가공할 때 사용됩니다. 전개도를 통해 복잡한 곡면이나 부피가 있는 부품을 평면으로 전개하여 절단 및 가공하기 쉽게 도면화합니다.



5. 배치도 (Layout Drawing)



배치도는 여러 부품이나 기계 장치가 일정한 공간 내에 어떻게 배치될지를 보여주는 도면입니다. 기계 설비가 설치될 공장이나 작업장의 레이아웃을 계획하는 데 중요한 역할을 하며, 각 기계의 위치와 상호 관계를 시각적으로 표현합니다.



6. 배관도 (Piping Diagram)



배관도는 공장에서 사용되는 배관 시스템을 설계하고 설치하기 위해 필요한 도면입니다. 배관의 위치, 직경, 연결 방법, 흐름 방향 등이 상세하게 표현됩니다. 주로 화학 공장, 발전소, 제약 공장 등에서 사용됩니다.



7. 회로도 (Schematic Diagram)



회로도는 전기, 전자 기계 설계에서 사용되며, 기계나 장치 내에서 전기적인 연결을 나타내는 도면입니다. 배선 및 전기 부품 간의 연결 관계를 명확하게 보여줍니다. 기계제도에서 회로도는 전기 시스템 설계와 밀접한 관계가 있습니다.



마무리



각 도면 유형은 그 목적에 맞는 정보를 효과적으로 전달하기 위해 설계되었습니다. 기계제도에서 도면의 종류와 목적을 정확히 이해하고 사용하는 것은 설계자와 제조업체 간의 의사소통을 원활하게 하고, 기계 제작의 정확성을 높이는 중요한 요소입니다.
